미사일의 종류

• 어디에서, 무엇에게, 어떻게, 얼마나 멀리

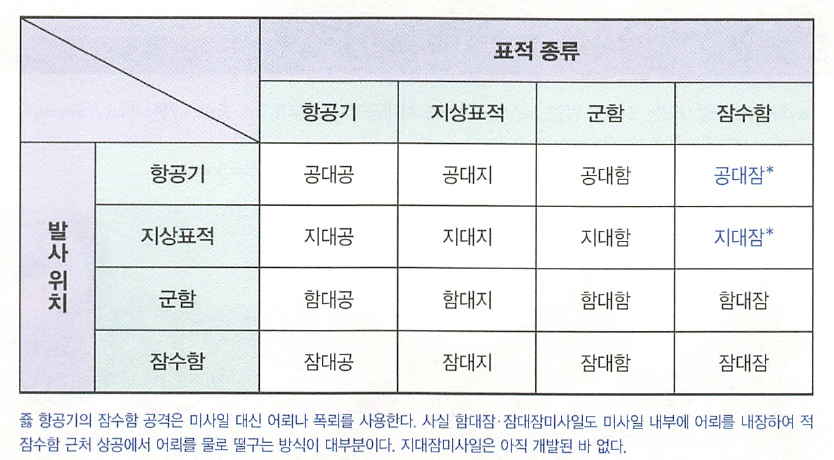

• 미사일의 표적 종류/발사 위치 (Source: 미사일 바이블)

어떻게 날리는가

순항미사일 (cruise missile)

• 고도를 거의 바꾸지 않고 꾸준히 비행

• 로켓이 아닌 제트엔진을 주로 사용

• 일반적으로 아음속 (마하 1 이하)으로 비행

• 레이더에 걸리지 않도록 저공 비행, 방향 전환을 자유롭게 할 수 있음

탄도미사일 (ballistic missile)

• 포물선 모양으로 날아감

• 주로 로켓엔진 사용: 발사 직후 5-10초 정도 추력을 얻고 이후 주로 관성 항법으로 표적까지 비행

• 속도가 빨라서 요격이 어려움: 빠르면 착탄 직전 마하 10에 육박하는 경우도 있음

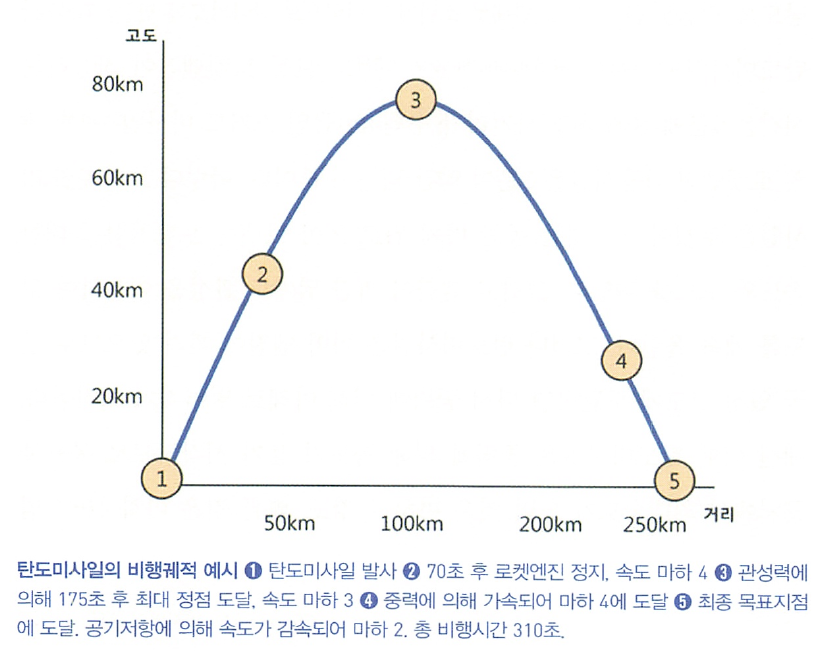

• 탄도미사일의 비행궤적 예시 (Source: 미사일 바이블)

얼마나 멀리 날릴 것인가

미사일 종류에 따라 단/장거리 구분이 다름

• 대전차미사일

  • 단거리: 1 km 이하

  • 중거리: 3 km

  • 장거리: 3 km 이상

• 공대공

  • 단거리: 10 km

  • 중거리: 50 km

  • 장거리: 100 km

• 탄도미사일

  • 단거리: 1,000 km

  • 중거리: 3,500 km

  • 장거리: 5,500 km

로켓

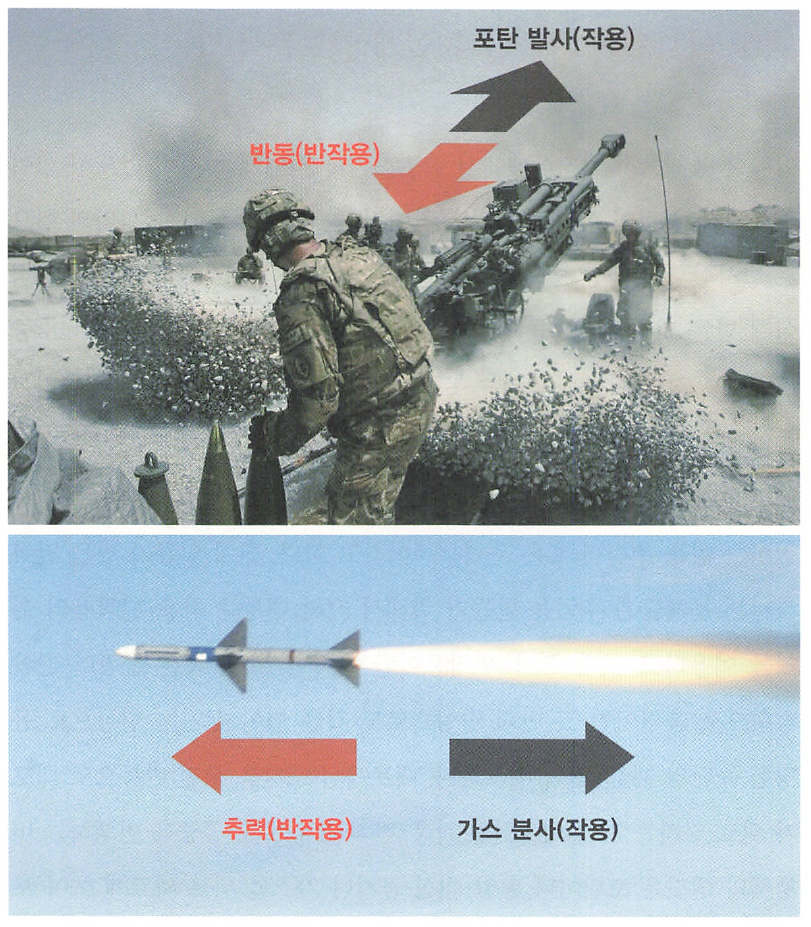

• 작용/반작용 (Source: 미사일 바이블)

제트엔진

• 연료 효율은 좋은데 추력이 약하고, 고도가 높아지면 공기 밀도가 낮아지면서 엔진 힘이 약해짐

• 압축기의 크기를 줄이는데 한계가 있음

• 압축기로 인해 엔진 가격도 비쌈: 일회용인 로켓에 비효율적/부적합

• 순항미사일에 제한적으로 사용되는 경우를 제외하고는 미사일은 로켓을 주로 사용

로켓

• 연료를 연소시켜 고압의 연소 가스를 뒤로 내뿜으면서 추력을 만들어냄

• 제트엔진과 달리 외부 공기를 사용하지 않음

• 제트엔진 대비 무게와 부피에 비해 매우 큰 추력을 만들어낼 수 있음

• 외부 공기를 사용하지 않아서 고도와 무관하게 사용 가능하나, 연료 효율이 제트엔진 대비 매우 낮음: 미사일 무게의 4분의 3 정도가 로켓 연료

액체로켓/고체로켓

산화제

• 로켓은 외부 공기를 사용하지 않기 때문에 연료의 연소를 위해서는 산소가 필요하기 때문에 산화제를 내장하고 있음

• 산화제의 보관 형태에 따라 액체/고체로 구분

액체로켓

• 추력을 자유자재로 조절 할 수 있음

• 로켓의 작동을 중간에 멈출 수도 있음

• 궤도를 정밀하게 조절해야 하는 우주선, 인공위성에 주로 활용

• 연료 및 산화제의 장기보관이 어려움: 부식성이 강해서 연료탱크나 도관 손상 위험

• 밸브와 펌프 등 구조가 복잡해서 고체로켓보다 무겁고 비쌈

고체로켓

• 저장성이 매우 뛰어남: 10년 이상 저장해둬도 바로 사용 가능

• 구성품이 간단, 부피 작음

• 작동한 이후 중단 불가

• 추력 조절이 어려움

• 주로 미사일에 사용

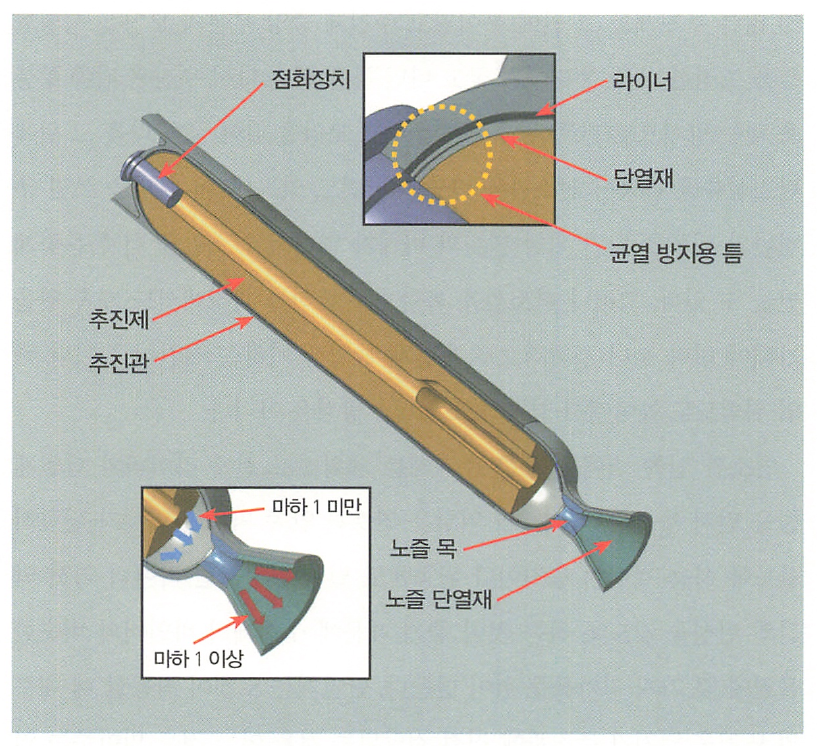

• 일반적인 고체로켓 연소관 및 노즐 형상 (Source: 미사일 바이블)

유도 방식

• 항법유도 (navigation guidance)

• 지령유도 (command guidance)

• 호밍유도 (homing guidance)

항법유도

• 표적의 좌표 정보 입력

• 미사일은 자신의 위치와 표적의 좌표 정보를 기반으로 비행경로를 설정

• 특정 패턴을 따르거나 사람이 직접 조종해서 비행경로를 조정하는 경우도 있음

• 고정된 지상표적을 공격할 때 주로 사용하나, 지령유도와 결합하여 이동하는 표적을 공격하는 경우도 있음

• 항법유도의 핵심은 자신의 위치를 잘 아는 것

관성항법유도

• 거의 모든 항법유도 미사일이 사용하는 방식

• 관성력 측정장치 (가속도 측정 센서, 자이로스코프 등)을 통해 미사일의 현재 위치를 계산

• 출발한 위치를 기반으로 실시간 계산을 하나, 모든 센서가 완벽하진 않으므로 측정오차가 계속 누적되어 적중률이 낮아질 수 있음

• 센서가 매우 비쌈

천문항법유도

• 대륙간탄도미사일이 아니면 쓰기 어려운 방식

위성항법유도

• GPS 활용

• 전파 방해로 인한 교란에 취약: 마찬가지로 측정 오차가 누적되어 적중률이 떨어질 수 있음

• 정밀한 성능이 필요한 미사일의 경우 여러 항법유도 방식을 함께 사용

지형참조유도

• 주변 지형을 관측하여 지도 정보와 대조

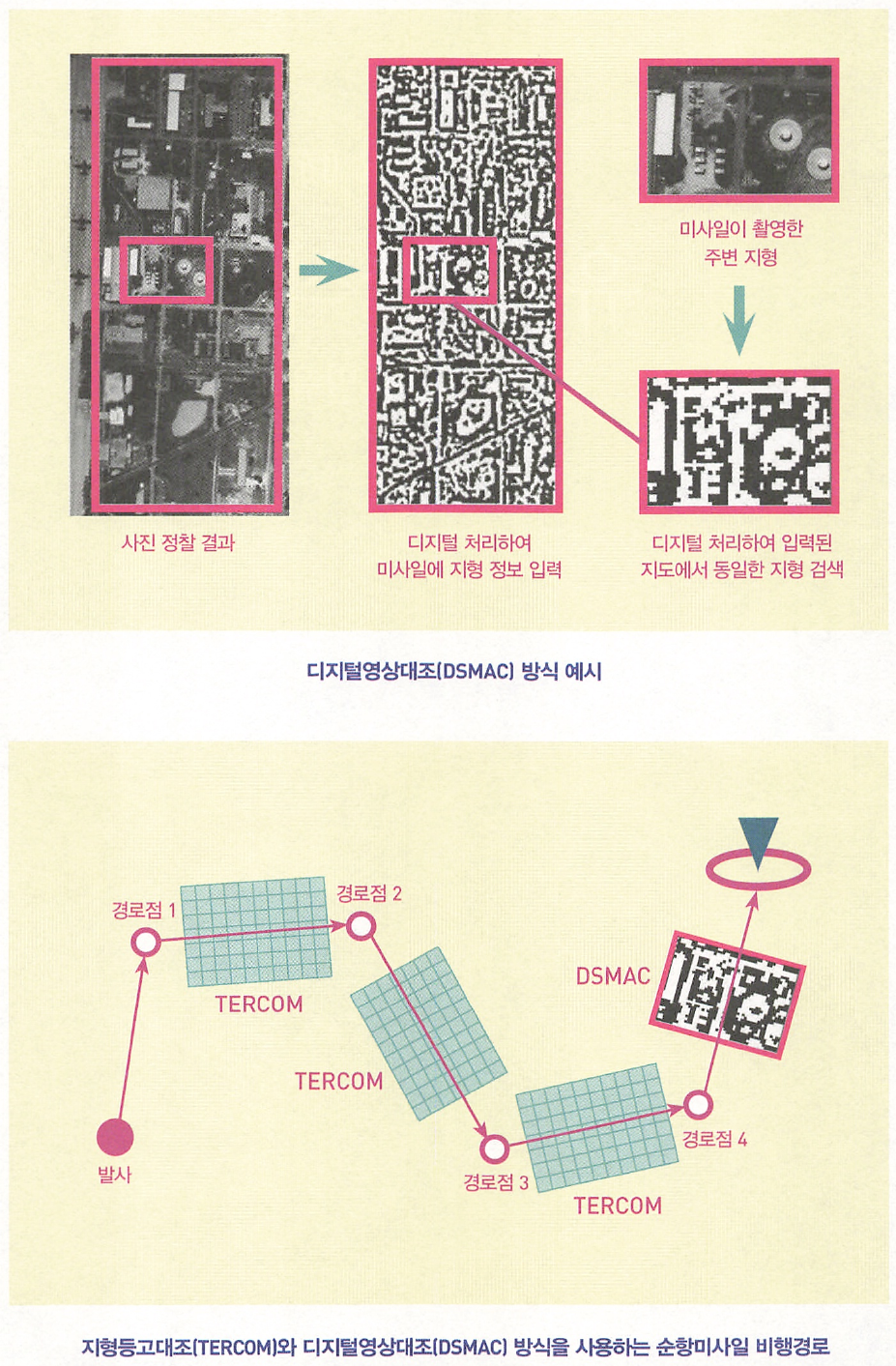

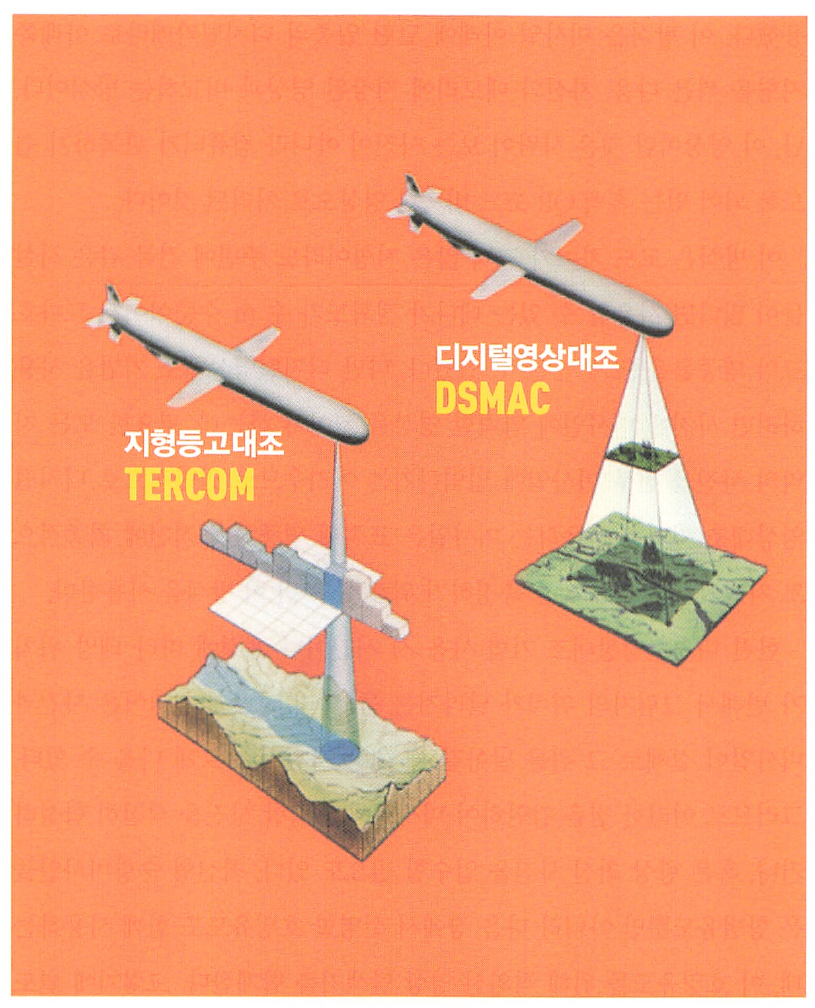

• 지형등고대조/디지털영상대조 방식 (Source: 미사일 바이블)




지령유도

• 외부 지령을 바탕으로 표적을 향해 비행

• 1회용인 미사일에 비싼 유도 관련 전자장비를 넣지 않아도 되는 것이 장점

• 표적에 명중하는 순간까지 지령을 계속 보내야 하는 점이 단점

비시선 지령유도

• 사람이 아닌 컴퓨터로 유도

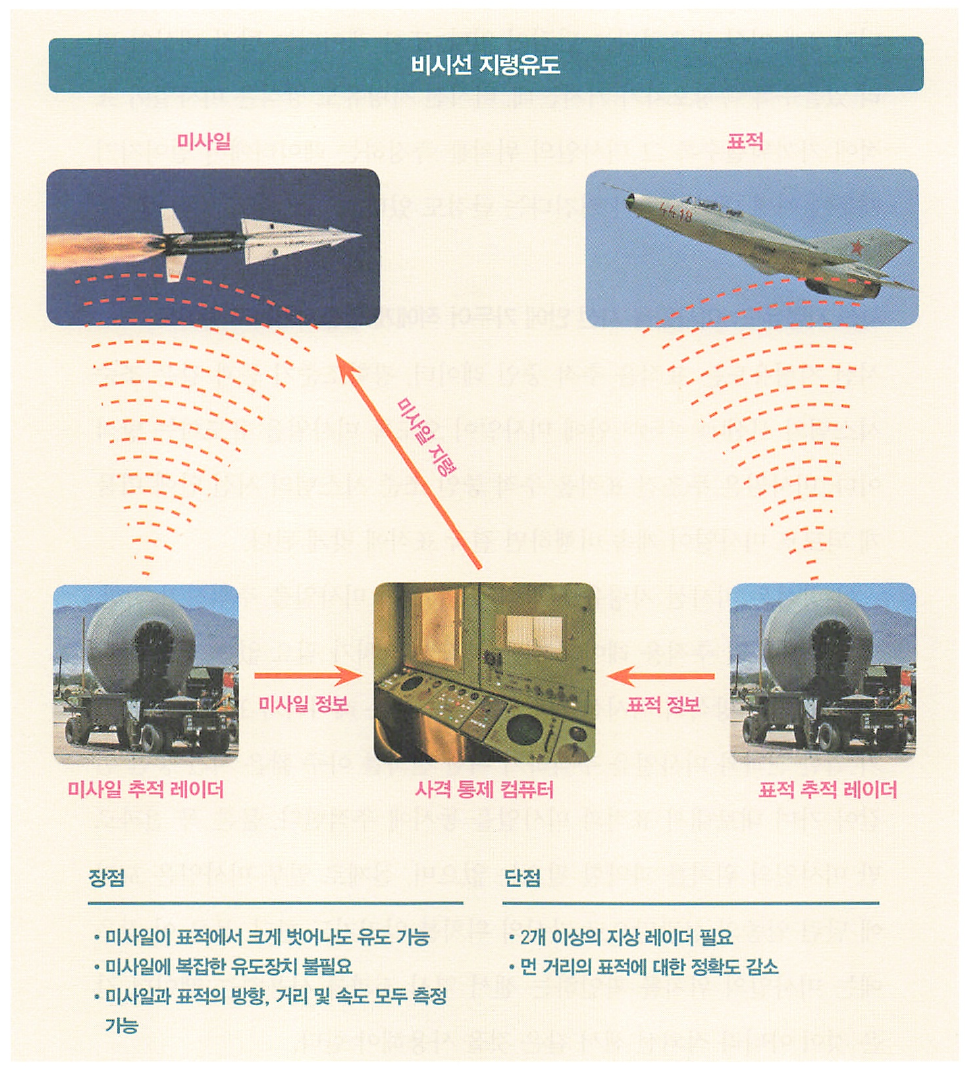

• 비시선 지령유도 (Source: 미사일 바이블)

시선 지령유도

• 표적을 추적하는 조준 시스템의 시선 안에 미사일이 위치하도록 유도

• 레이더, 광학조준기 등을 사용

반능동 시선 지령유도

• 사람이 직접 표적 조준

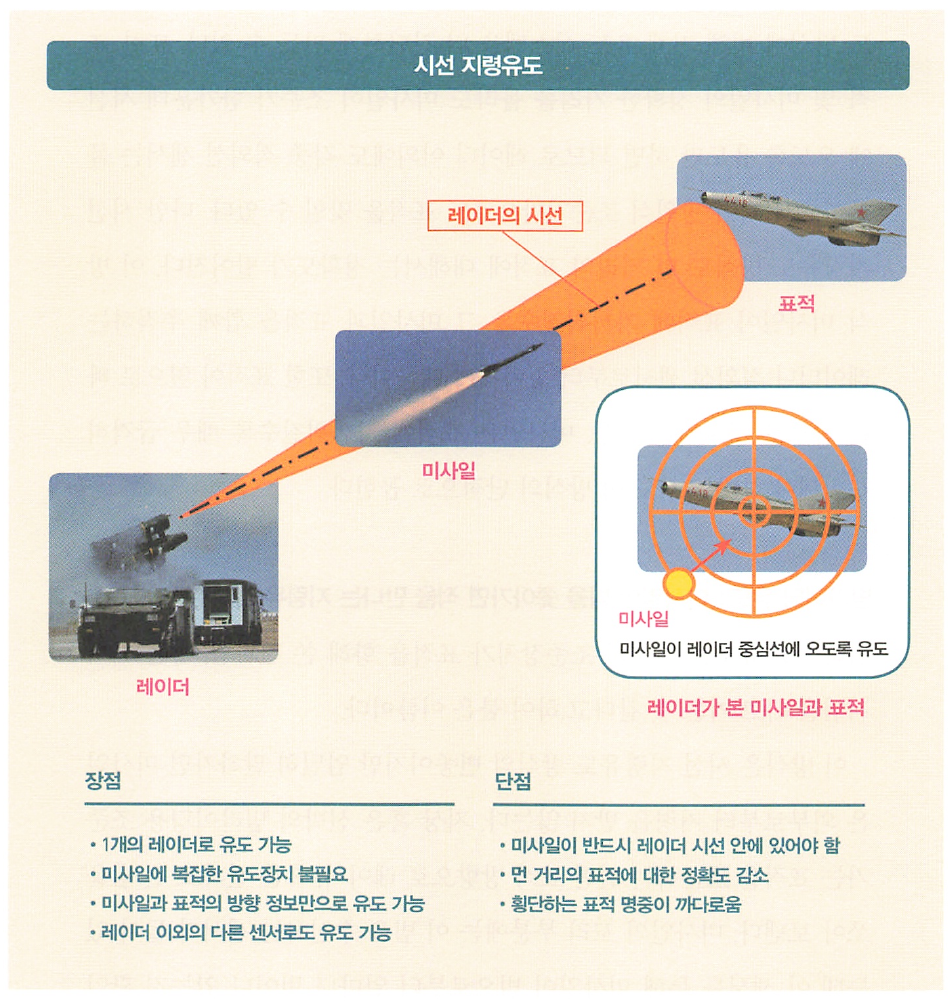

• 시선 지령유도 (Source: 미사일 바이블)

빔라이딩 지령유도

• 외부 지령을 받지 않고, 빔라이딩용 ...
