이 글은 새 뉴스레터 Elementary, Dear Watson의 첫 번째이자 마지막 무료 글입니다. 친한 친구 덕분에 쓰게 되었습니다. 그 친구가 우리 모국어로 늘 상기시켜주듯(一份材料一份話,沒有材料不說話, 근거가 있어야 말하고, 근거 없이는 말하지 않는다), 저는 항상 제 역량 범위 안에서, 실무적·이론적으로 확실히 이해하는 사안에 대해서만 이야기합니다. 특정 원칙상, 코패키지드 옵틱스에 대해 의견을 내는 많은 분들(매도측이든, 매수측이든, CPO 회사 내부 인사든)의 말을 일일이 반박하는 것은 할 수 없습니다. 적어도 무료로는요. 코패키지드 옵틱스는 기저 물리학, 엔지니어링, 경제성에 대한 희소하고 고급한 전문 지식을 요구하는 고도의 기술 분야입니다. 기본을 모르고 CPO에 투자하면 큰 대가를 치릅니다. 대만 대립광(Largan)의 한 임원이 뒤늦게 깨달았듯이 말입니다. CPO는 상당한 투자와 전문 노하우가 필요한 고정밀 사업입니다. 기본을 안다는 것만으로도 핵심적인 경쟁 우위가 될 수 있습니다!

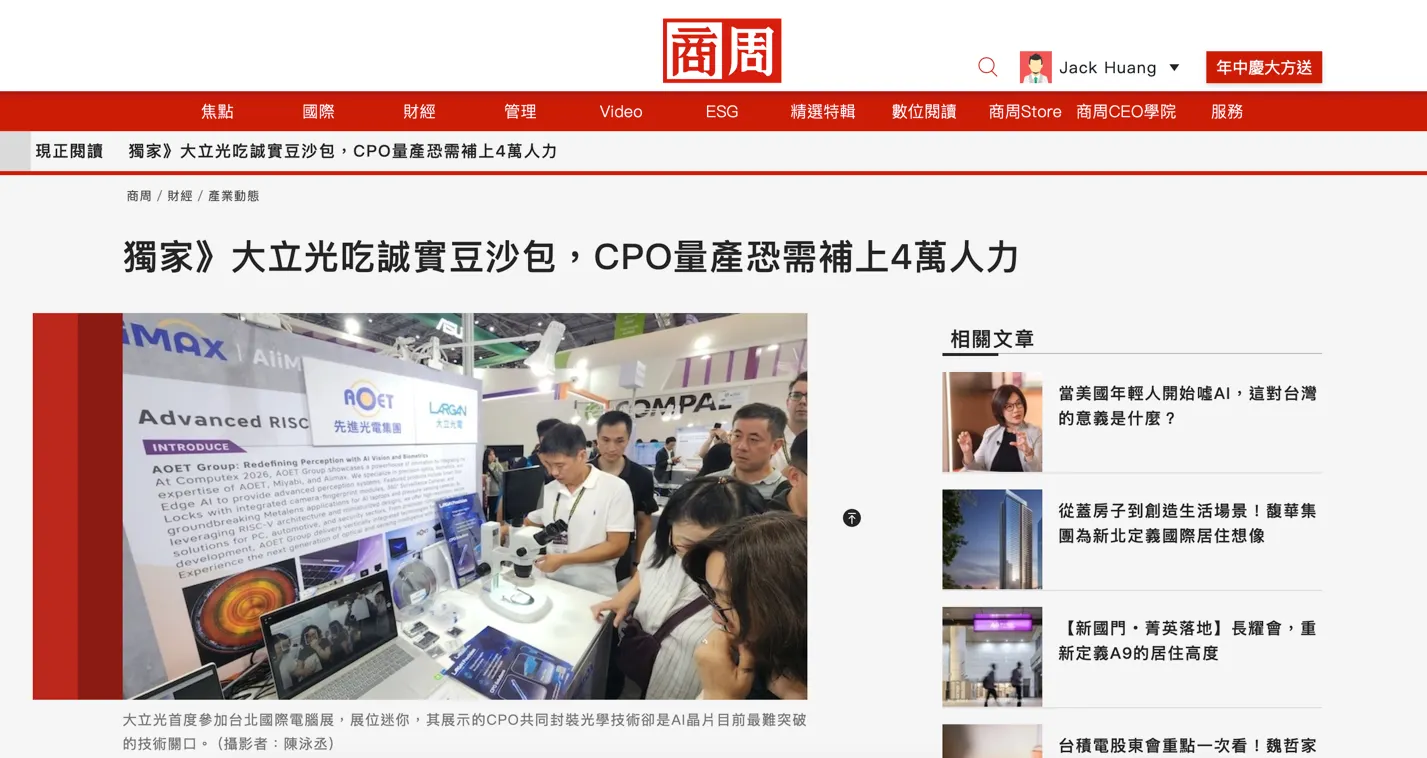

(상업 주간지 商周의 관련 기사 제목 및 인용 구절)
저는 CPO의 다양한 측면에 대해 기술적, 금융적, 문화적 역량을 갖추고 현실적인 시각을 제시할 수 있는 몇 안 되는 미국인 중 하나라고 생각합니다. 중서부 출신으로서 저는 출신 학교나 경력이 객관적인 본질을 이해하는 데 그리 중요하지 않다고 생각하지만, 그래도 굳이 말씀드리자면, 고향의 작은 리버럴 아츠 칼리지에서 물리학과 수학을 전공했고, EDA 회사에서 전자-광자 설계 자동화 소프트웨어 개발에 종사한 경력이 있습니다.
저는 독일어권 문화에 깊은 애정을 갖고 있고(많은 고정밀 광학·유리 업체들이 DACH 지역의 미텔슈탄트/소형주 기업들입니다), 광동 출신으로 대만인도 중국 본토인도 아닙니다. 사랑하는 홍콩은 반도체 분야에서 거의 존재감이 없지만, 신계(新界) 청의(青衣)에 위치한 ASMPT가 작지만 점점 커지는 CPO 노출도를 갖추고 있어 주목할 만한 업체입니다. 이번 주말에 베이 에어리어에 있을 예정입니다. 토요일 6/6은 사우스 베이(팔로알토, 산호세, 산타클라라 등), 일요일 6/7은 샌프란시스코에 있을 것이니, 관심 있는 독자분들은 커피라도 한 잔 하고 싶으시면 DM 주세요. 참고로 CPO 분야 심층 글을 위해서는 Substack의 Fabian, Damnang, PhotonCap, Chad, PhotonEra, Latent Value를 읽어보시길 권합니다.

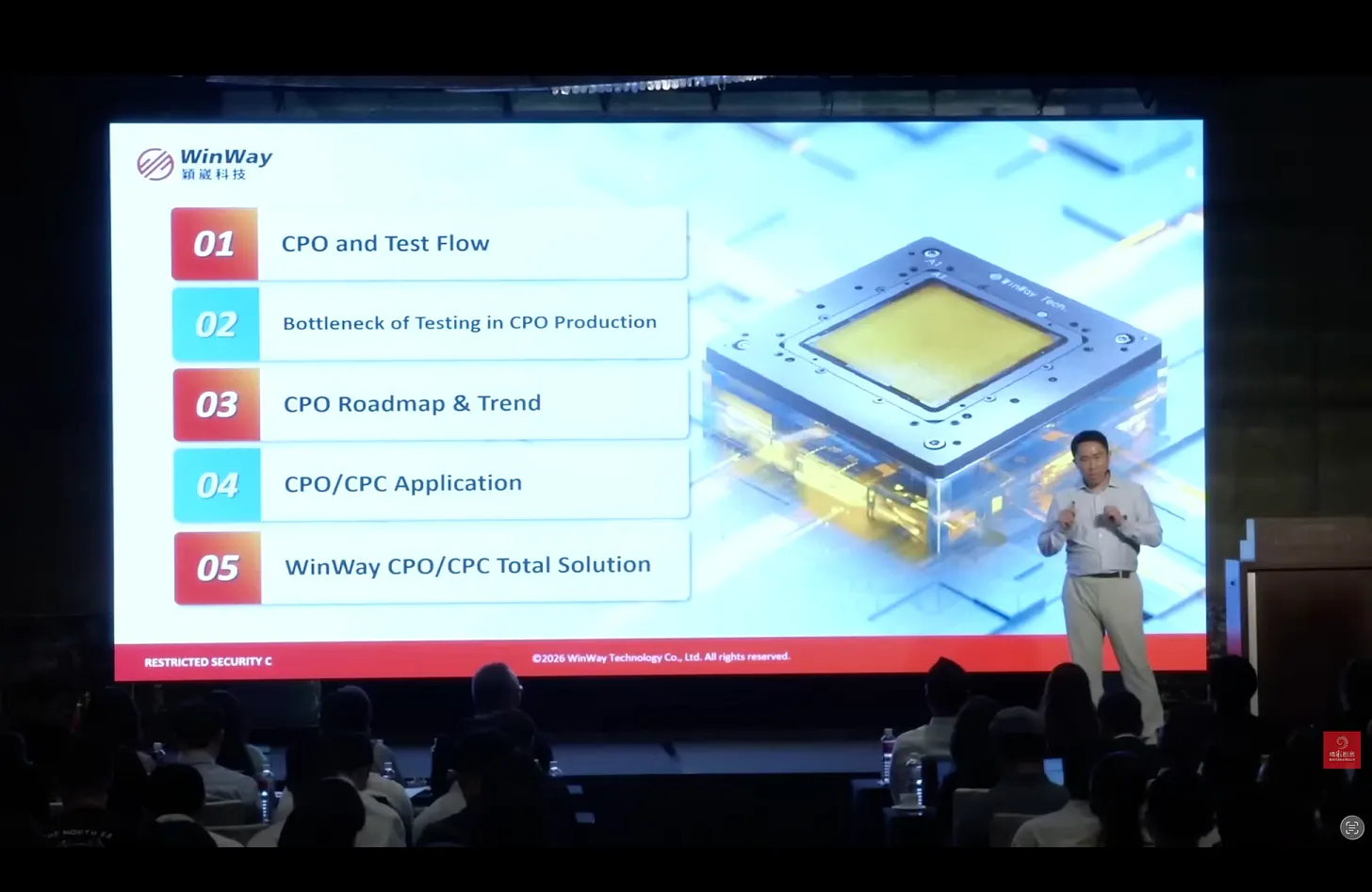

Winway는 대만의 테스트 장비 회사로, 투자자들에게 CPO를 소개하는 강연을 얼마 전 개최했습니다. 강연 영상은 여기서 보실 수 있습니다. 강연은 만다린(중국어)으로 진행되었으나 슬라이드는 모두 영어입니다. 다만 대만식 만다린, CPO, 테스트 분야에 익숙하지 않으면 놓치는 뉘앙스가 있을 수 있어, 슬라이드가 자명하지 않은 경우 추가 맥락을 설명하겠습니다.
https://www.youtube.com/watch?v=wiH6d4m9o4o

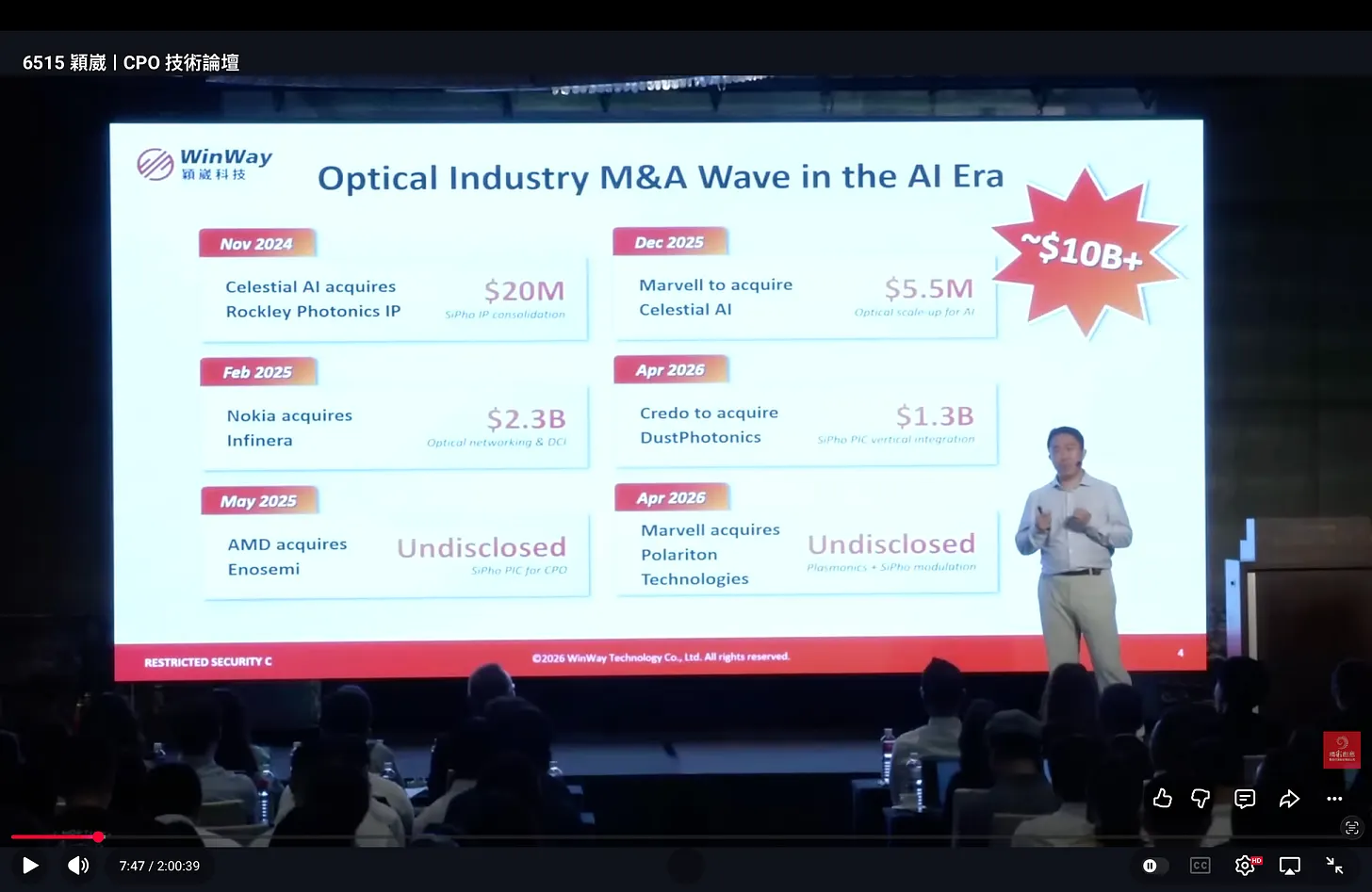

통신 붐과 버스트가 한 세대 전 제 어린 시절에 일어났고, 당시 저는 찰스 카오라는 홍콩인을 우러러보았습니다. 광학 R&D는 오랜 시간이 걸리기 때문에, 시장 출시 시간을 단축하기 위해 IP와 경험 있는 인력을 함께 확보할 수 있는 M&A가 거의 항상 더 나은 선택입니다.

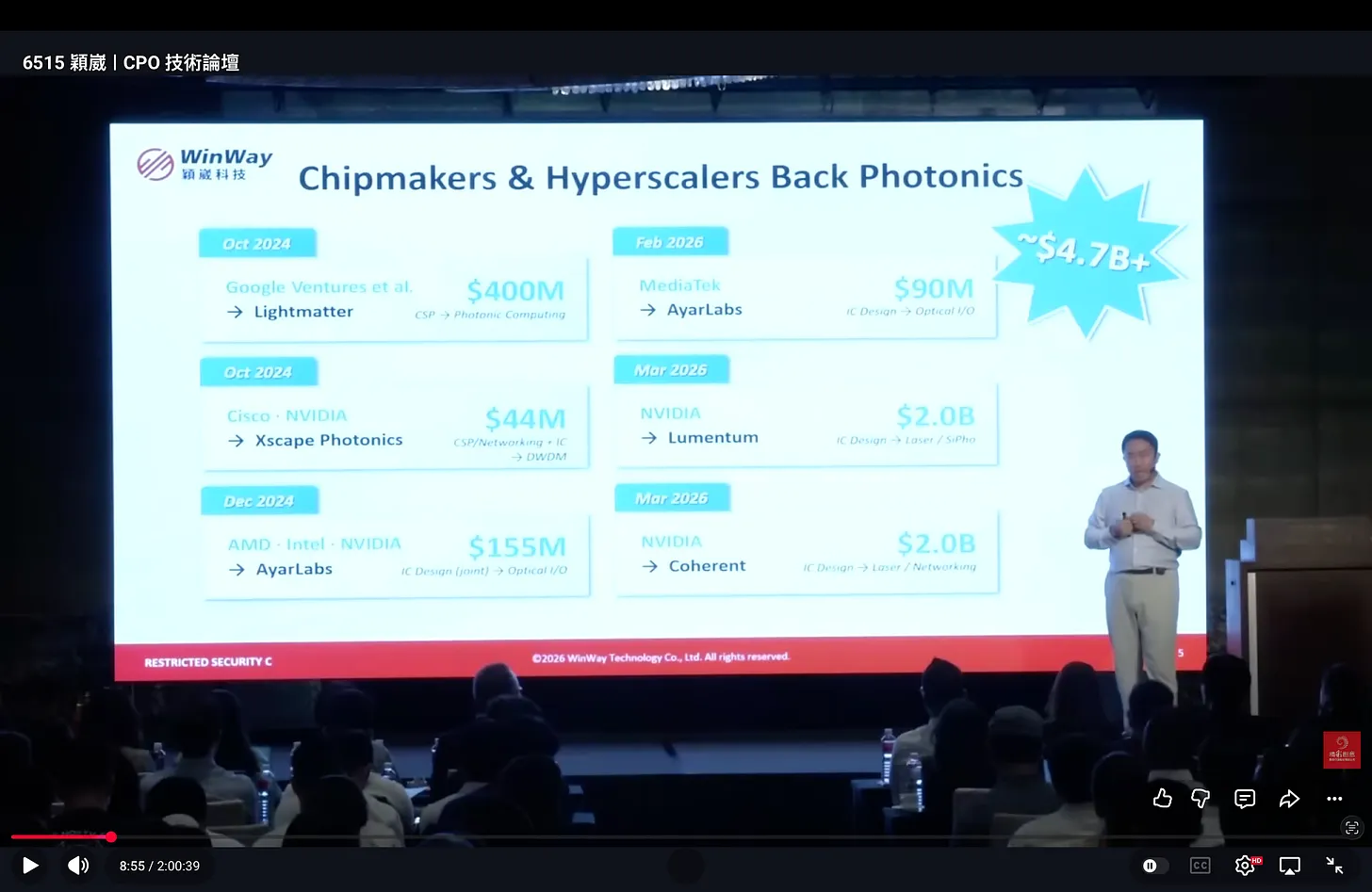

거시적으로 보면, 포토닉스는 아직 작지만 전자공학 대비 매우 빠르게 성장하고 있습니다. 시스템 수준에서 포토닉스가 가져다주는 이득이 크기 때문입니다.

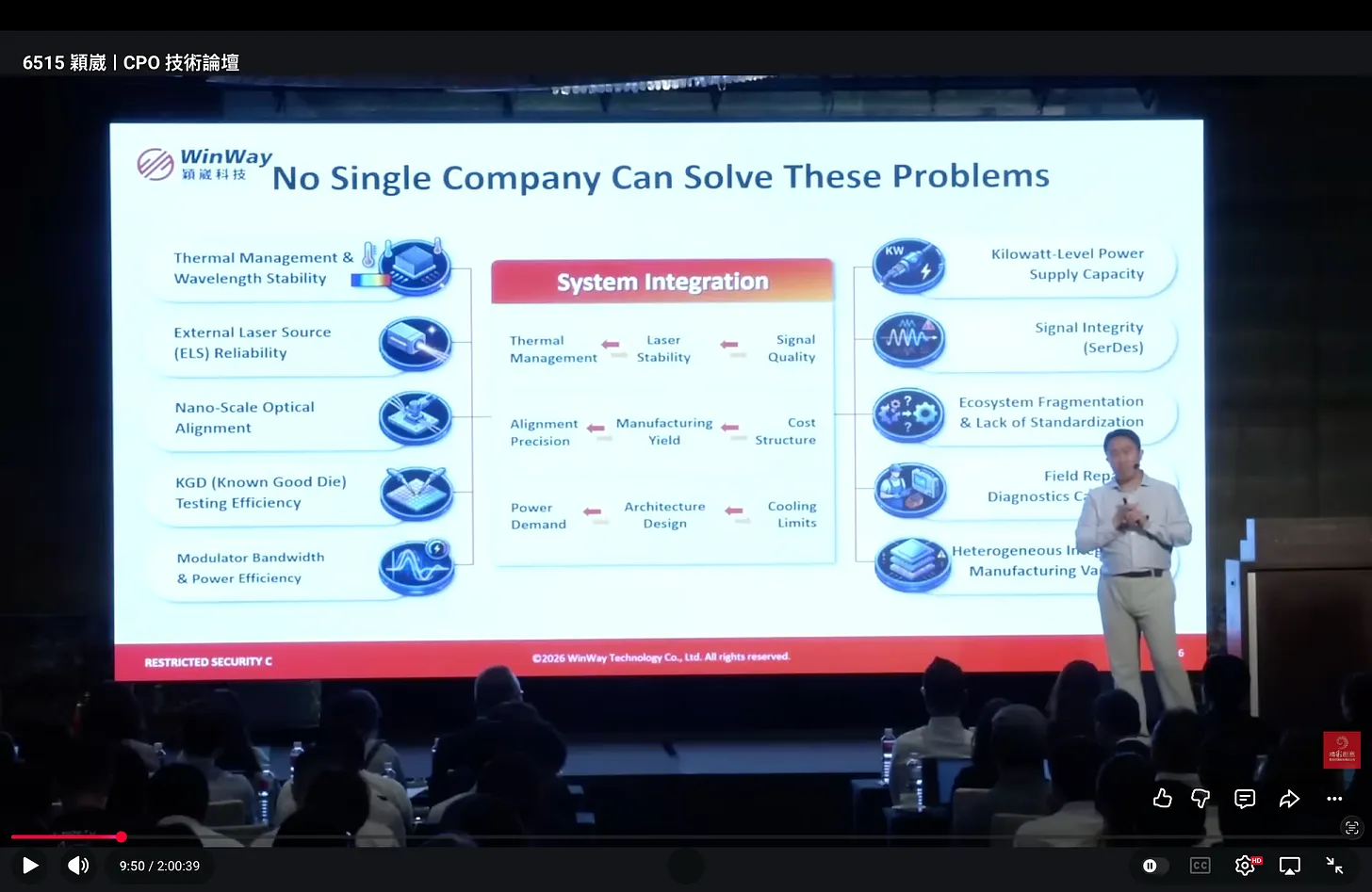

물론 Collins Sun이 언급했듯이 엔지니어링과 경제성 측면의 도전 과제들도 많습니다. 도전은 곧 기회입니다(위기엔 위험과 기회가 함께 있습니다). 이 신흥 공급망에서 진정으로 고유한 가치를 더할 수 있는 이들에게는요.

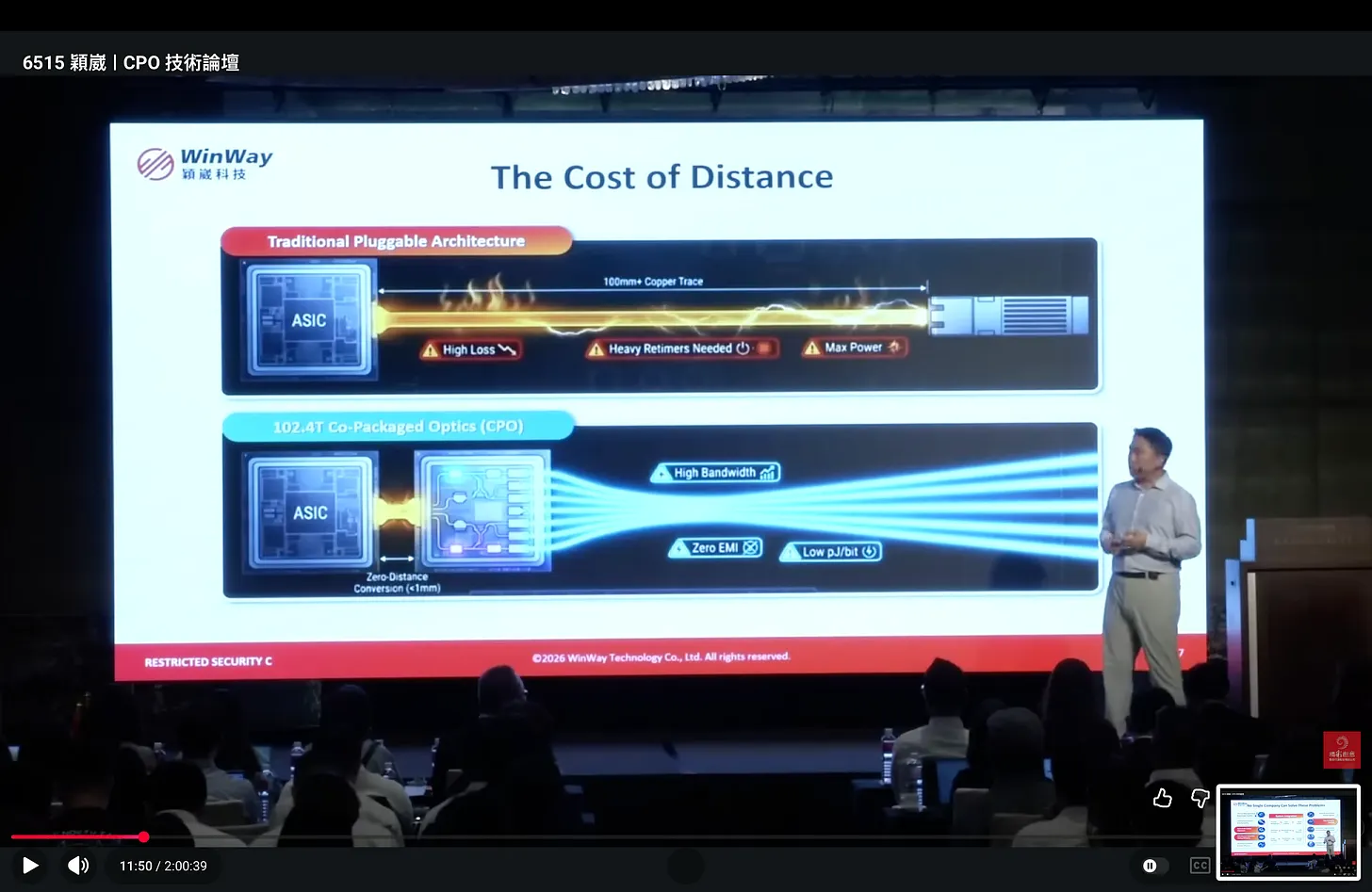

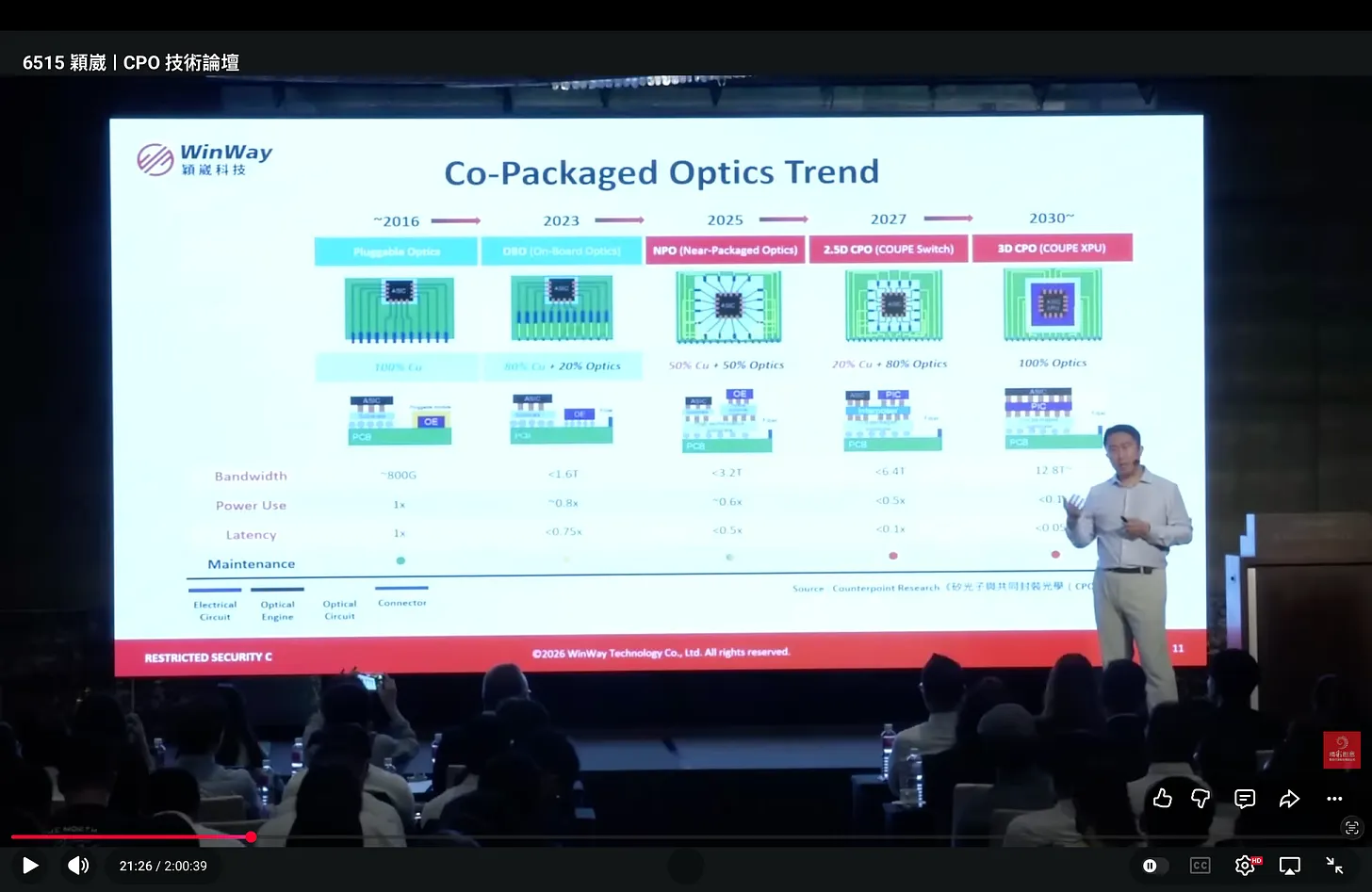

전통 플러거블부터 코패키지드 옵틱스까지의 두 가지 핵심 패러다임과 그 트레이드오프가 명확하게 제시되어 있습니다. 강연자는 전통 플러거블과 CPO 사이의 중간 단계들(NPO, LPO 등)을 건너뛰었습니다.

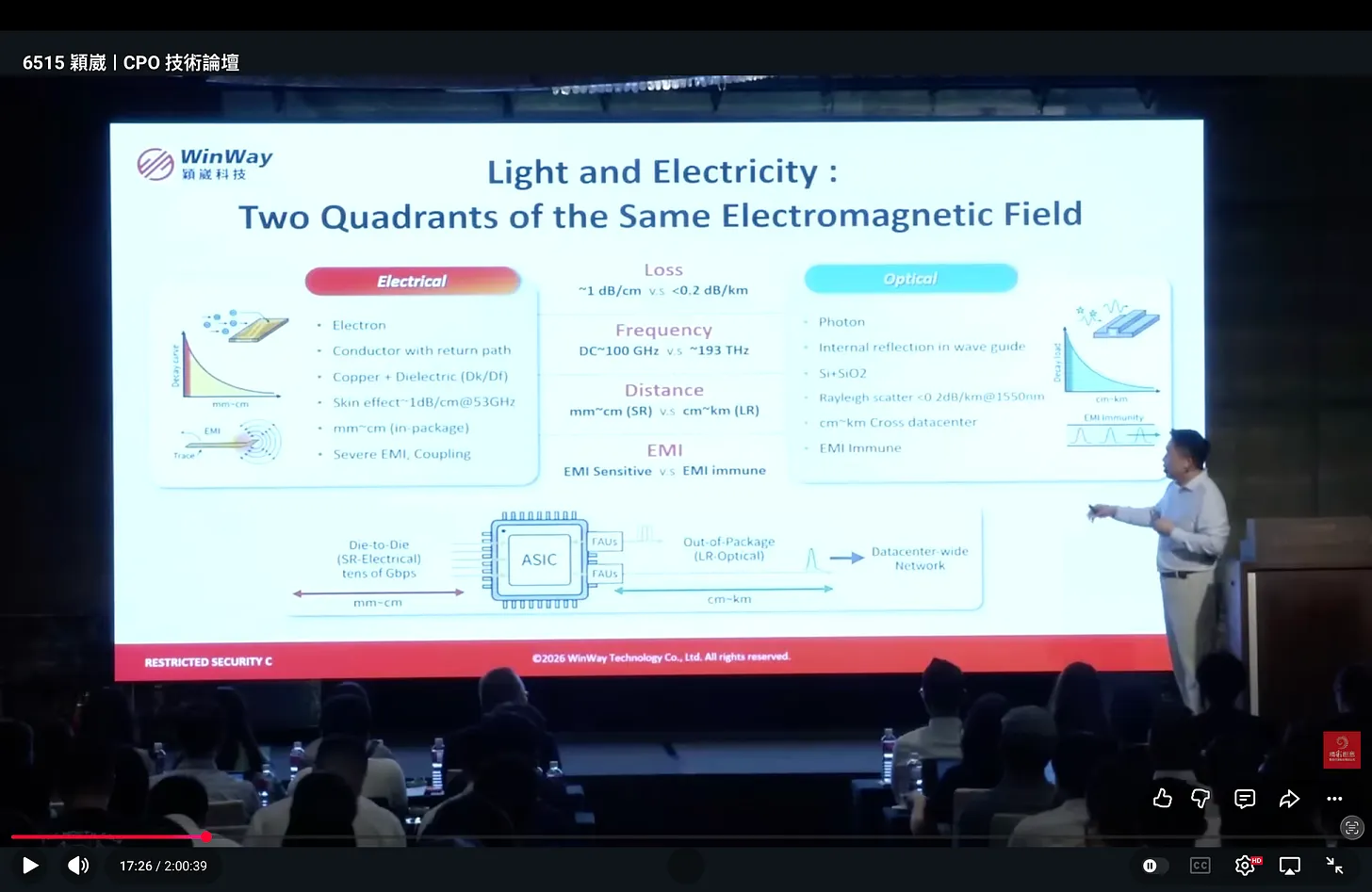

고등학교 또는 대학교 수준의 전자기학을 공부한 분이라면 당연한 내용입니다.

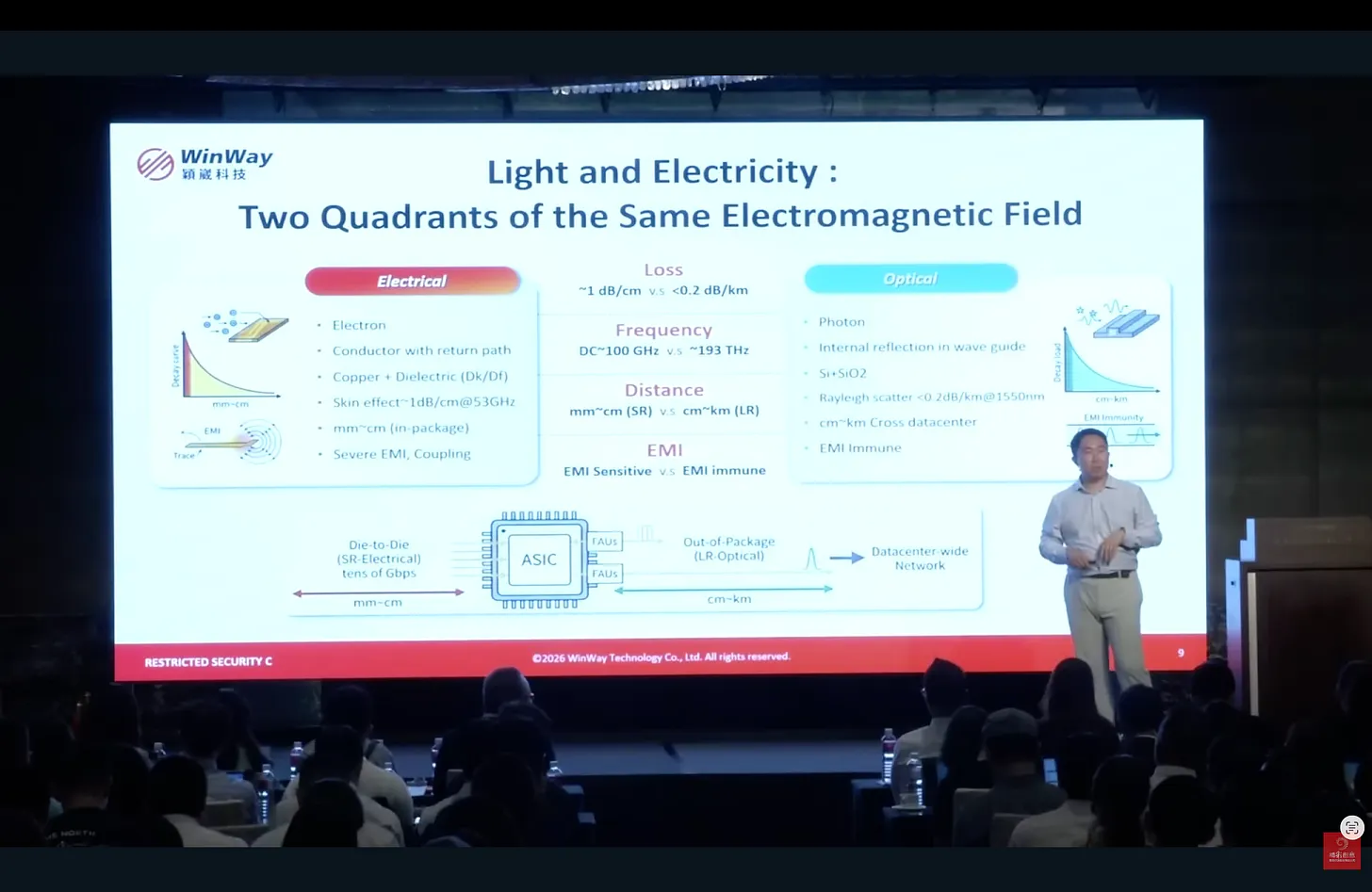

원론적으로 광학을 사용하면 훨씬 낮은 손실, 더 높은 주파수, 더 긴 전송 거리, EMI 면역성을 얻을 수 있습니다.

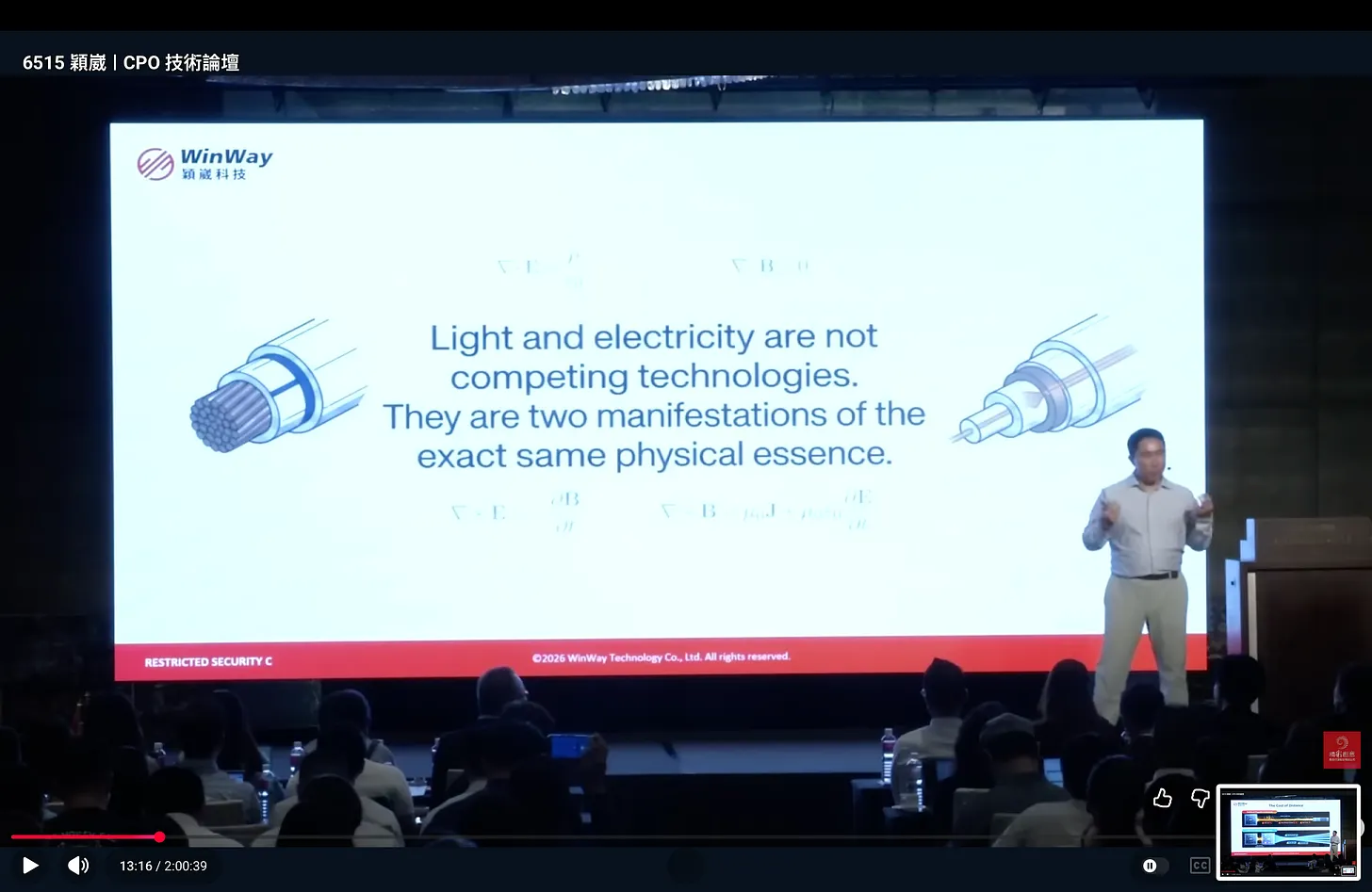

다만, 둘 다 동일한 전자기장의 서로 다른 발현이지만 실제 엔지니어링과 경제성은 상당히 다릅니다.

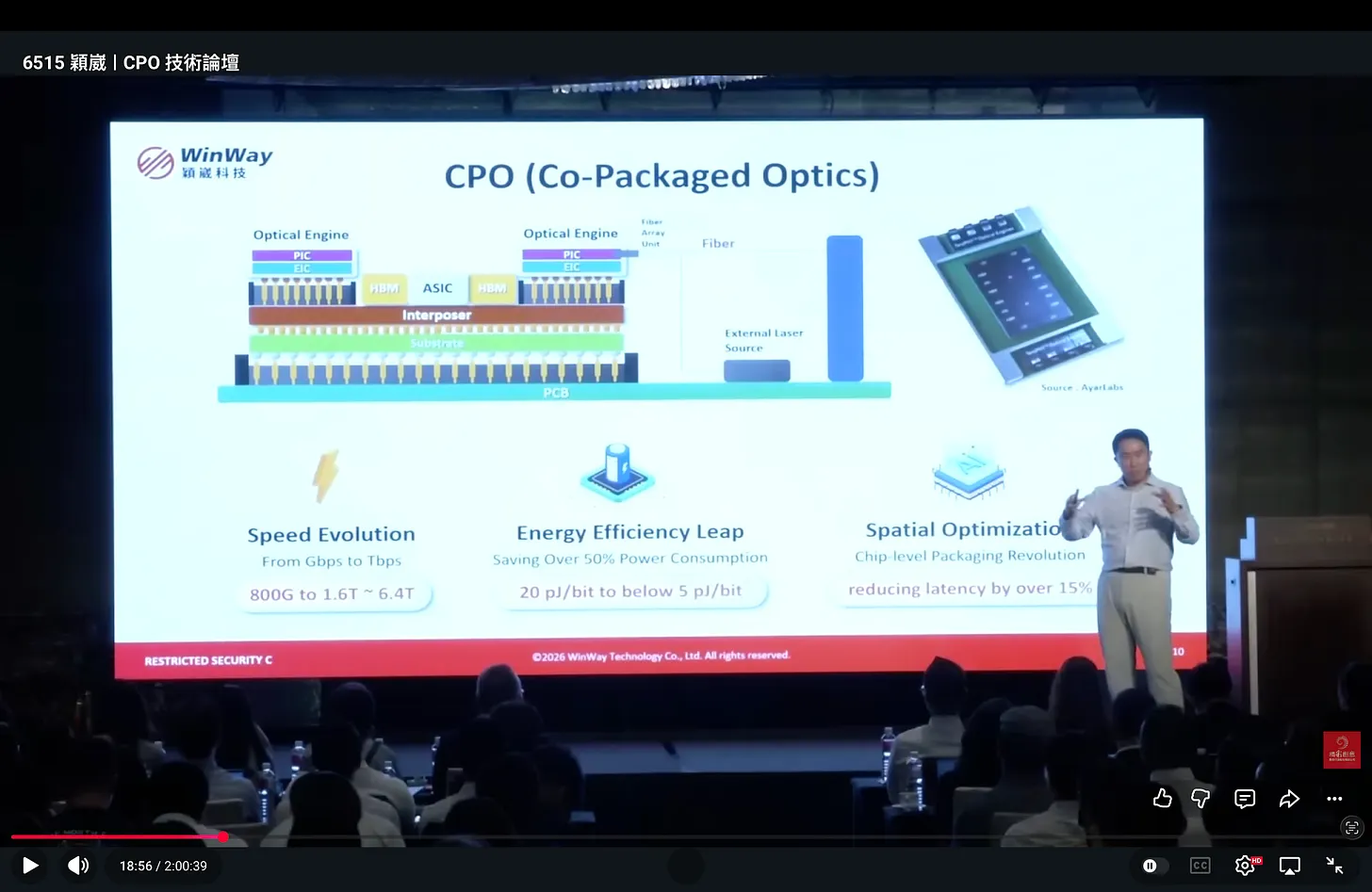

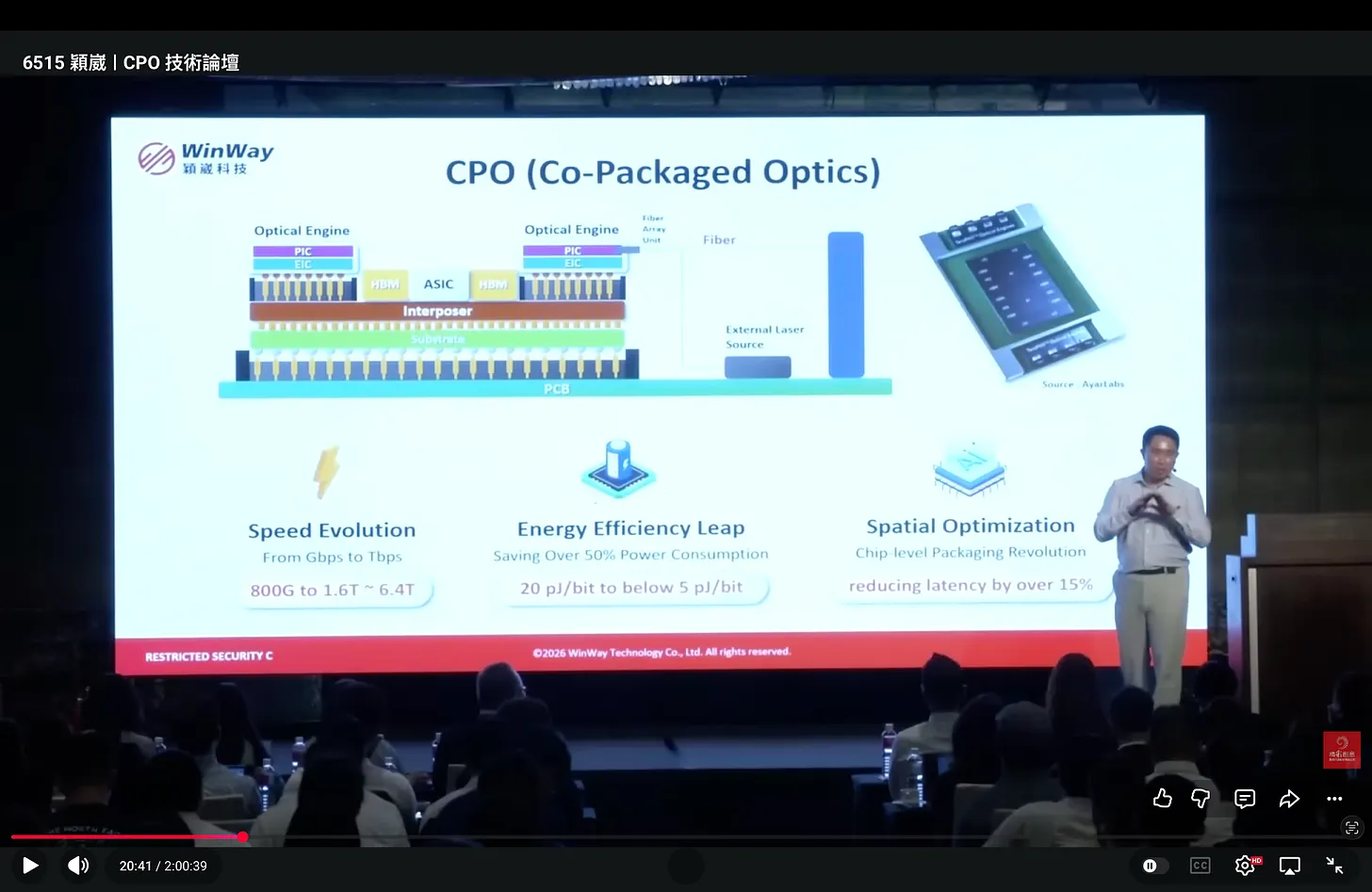

원론적으로 CPO는 AI 반도체 생태계와 관련된 향후 수 세대의 기술에서 시스템 수준의 이점을 가져다줍니다. 앞서 말씀드린 친애하는 친구에게 항상 상기시켜 주었듯이, 이 CPO 시스템의 이상화된 단면도에서 무엇이 보이시나요?

레이저 광원이 어디에 있나요? 왜 그럴까요? 이건 독자 여러분께 남기는 숙제입니다.

전반적인 추세는 시스템 전체의 폼팩터를 점점 더 작게 만들어 대역폭, 전력 소비, 레이턴시 등을 크게 개선하는 방향입니다....



1/
AI 반도체가 커지면서 데이터 전송이 병목인데, 이걸 광학으로 뚫겠다는 게 CPO
"그냥 광케이블 꽂으면 되는 거 아님?" 이런 수준이 절대 아님
물리학 + 엔지니어링 + 경제성이 전부 엮인 고정밀 영역
2/
대만 대립광(Largan) 임원도 CPO 만만하게 봤다가 뒤통수 맞음
기본기 없이 이 분야 투자하면 진짜 돈 날림
"단면도를 보라" 레이저 위치, 커플러 선택, EIC-PIC 통합 방식, 핵심이 전부 거기에 있음
3/
제일 주목할 포인트: 테스트가 최대 병목
다이 → 웨이퍼 → 패키지 → 모듈
매 단계마다 전기+광학 양쪽 다 테스트해야 함
공차가 극도로 정밀
전자 쪽 테스트는 성숙했는데
광학/광전자 테스트는 아직 블루오션
여기서 진짜 알파 나올 수 있음
4/
현재 상태? 완전 초기
- 표준 없음
- 스펙 제각각
- 맞춤형 솔루션이 주류
먼저 대량 양산 성공하는 벤더가 사실상 표준 잡는 구조

5/
구리 아직 안 죽음
광학이랑 구리는 당분간 공존
CPO vs CPC 생태계 벤더도 다름
"구리 끝났다" 이러는 사람들은 좀 성급함
6/
정리하면
✅ CPO = AI 인프라의 다음 병목 해소 기술
✅ 테스트 = 가장 큰 병목이자 투자 기회
✅ 아직 초기 → 표준 선점하는 놈이 이김
✅ 기본기 모르면 돈 날림
