AI 기술 발전의 본질_메모
이민석메모_반도체

AI 기술 발전의 본질_메모

avatar
이민석
2026.03.27조회수 59회
avatar
이민석
구독자 90명구독중 19명

CES 2026, GTC에서 젠슨 황이 ICMS(G3.5), SRAM을 도입했음.


조금 살펴보니 ICMS는 KV Cache를 잘 도입하기 위해서, SRAM은 decode 과정에서 효율화를 추구하기 위해 도입했다고 함. 뭔소린지 모르겠음.


계속 새로나오는 기술들을 볼 때마다 겉도는 느낌이 들어서 AI가 뭔지 본질적으로 확인해보고 싶었음.


결국엔 AI는 벡터간의 관계성을 파악하는 것임.


월가아재님이 AI 시대에는 선형대수학을 무조건, 필수적으로 알아야된다고 했었음. 그래서 학교에서 수업도 들어보고 혼자 공부도 했었는데 사실 그 의미를 정확히 이해하지 못했음.


근데 이번에 AI를 공부하면서 벡터랑 행렬이 매우매우 중요하다는 것을 깨달음. 벡터랑 행렬을 기반으로 AI와 ICMS, SRAM 구조 도입을 이해해볼 생각.


벡터는 결국 공간상에서 방향을 나타내는 점임. 쉽게 말해서 데이터인데 방향성을 나타냄.

행렬은 AI 아키텍처 내에서 가중치를 담당함. 벡터에 행렬을 내적해서 벡터의 방향성을 변화시키는 것임.


AI는 모든 정보를 벡터화해서 데이터로 보관함. 예를 들어서 고양이라면, [1,0]이라는 벡터로 변환해 놓는 것임. 이때 벡터는 쉼표를 기준으로 각 방향성을 띠는데, 1이라는 정보가 "눈이 있다.", 0이라는 정보가 "동물이다"의 방향성을 가리킴.


여기서 학습의 과정을 설명해보겠음.


AI가 "고양이는 귀엽다"라는 답변을 도출하기 위해서 고양이라는 [1,0] 벡터에 행렬 W1를 내적함. 내적은 두 벡터간의 관계성을 나타내기 때문에, 관계성이 높을수록 수치가 높아지게 됨.


결론적으로 W1를 내적하면서 [2,0]이라는 답변을 얻었는데, 실제 귀여움을 나타내는 공간은 [3,0]인 것임. 이를 줄여주기 위해서 W1를 조정하는 과정을 거침. W1안에도 수많은 숫자들이 있는데 이들을 미분하여 기여도를 계산하게 됨. ...

회원가입만 해도
이 글을 무료로 읽을 수 있어요.

Basic 7일 무료 체험 시작하기
이미 계정이 있으신가요?로그인하기
댓글 4개
avatar
HJ2
2026.03.27

통찰이 느껴지는 좋은 글 감사합니다.. 반도체 산업에 대해서 문외한 이었는데 덕분에 정말 많이 배우고 있습니다ㅠ

avatar
이민석
작성자
2026.03.27

좋게 봐주셔서 감사합니다! 혹시 틀린 내용 있으면 언제든 피드백 주십쇼~~!

avatar
INTP
2026.03.28

수학 안한지 10년 넘었는데 글 읽으니까 쏙쏙 이해가 됩니다.. 감사합니다!

avatar
이민석
작성자
2026.03.28

그렇게 봐주시니 감사할 따름입니다 ㅎㅎ

메모_반도체 카테고리의 다른글

MOSFET을 알아야 반도체가 보인다_메모

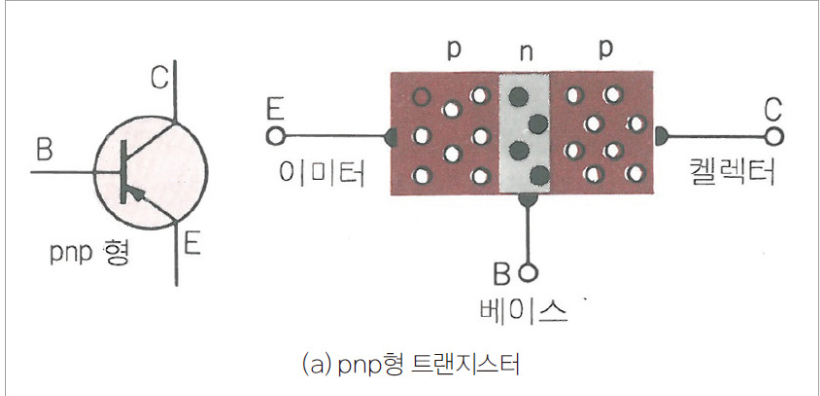

고등학교 때 반도체라는 걸 배우면, npn 접합, pnp 접합 이런 그림들이 나왔음. 이런구조를 BJT라고 부르고, 트랜지스터의 일종인 셈임. 트랜지스터는 전류의 흐름을 바꿔주는 소자인데, 스위치라고 보면 됨. 즉, 트랜지스터를 통해서 0과 1을 구분하며, 이게 논리구조를 만들어냄. 결국 반도체 섹터의 기술은 트랜지스터의 구조 변환을 짚어야되는 것임. MOSFET은 1959년 벨 연구소의 강대원 박사와 모하메드 아탈라(Mohamed Atalla)가 발명함. 정확히 말하면 1920년에 개발되고 이들이 그때의 한계를 극복하면서 상용화가 됨. 왜 BJT에서 MOSFET으로 넘어갔냐, 바로 전력 때문임. 연산이 늘어나면서 전력이 많이 발생했고 BJT로는 극복하지 못했음. 현재 트랜지스터 소자는 MOSFET을 기반으로 하기 때문에 해당 구조를 이해하면 다른 구조들도 이해하기 쉬워짐. MOSFET에서 FET은 Field Effect Transitor임. 전계를 이용한 트랜지스터라는 뜻. 전계는 대략 전압으로 이해하면 되고, 트랜지스터는 아까 말했다시피 0과 1을 스위칭하는 소자임. 다시 말하면 FET이라는 말 자체가 "전압을 통해서 스위칭을 하는 소자"라는 뜻을 말함 MOS는 Metal, Oxide, Semiconductor를 말함. 금속, 산화물, 반도체가 순서대로 있는 구조임. 여기서 우리가 고등학교 때 배운 불순물 주입을 기판에 해주면 아래와 같은 구조가 됨. (위의 경우는 기판이 p형 반도체인 경우를 가져왔음. 불순물에 따라서 n형이될 수도 있음. 중요하진 않음) 굉장히 ...
