Vera Rubin Decoded Pt. 1 | 플랫폼 개요와 아키텍처 맵
⚡️Transurfing VolatilityIndustry Insights

Vera Rubin Decoded Pt. 1 | 플랫폼 개요와 아키텍처 맵

avatar
s4ndwalker
2026.05.26조회수 257회
avatar
s4ndwalker
구독자 100명구독중 14명
내러티브와 데이터로 투자/트레이드 전략을 구현합니다.

시리즈 안내 ⎯ Series Map

  • Part 1 (현재 글): 플랫폼 개요와 아키텍처 맵 — Blackwell → Rubin 플랫폼의 핵심과 주요 사양

  • Part 2: Rubin GPU 엔지니어링 심층 분석 — process node, SM, HBM4, NVLink-C2C, 패키지, CPX와 Groq 3 LPX

  • Part 3: Vera CPU와 네트워킹 실리콘 제품군 — Vera CPU, NVLink 6 Switch, ConnectX-9, BlueField-4, Spectrum-6

  • Part 4: 랙 조립 — 트레이, PCB, 쿨링 — HGX와 NVL72, 컴퓨트 트레이 모듈, cableless 미드플레인, PCB 업그레이드, 액체 냉각

  • Part 5: 랙 전력과 네트워킹 fabric — 전력 공급, HVDC, tray ↔ rack 배선, scale-up NVLink 6, scale-out InfiniBand와 Ethernet

  • Part 6: 공급망 마스터 레퍼런스 — sub-system별 공급사 정리


1. Grace Blackwell → Vera Rubin: 플랫폼 개요

Vera Rubin Platform Overview

Vera Rubin (VR NVL72)은 Nvidia의 랙 단위 Oberon 아키텍처의 2세대로, Grace Blackwell (GB200 / GB300 NVL72) 다음의 플랫폼이다.

  • "랙 단위 (rack-scale)"란 19인치 서버 랙 한 대 (보통 72개의 GPU가 담긴다)를 독립된 서버들의 묶음이 아닌 하나의 거대한 컴퓨터처럼 동작하도록 설계했다는 뜻이다.

  • Vera Rubin의 핵심은 "extreme co-design" 에 있다. 이를 위해, 엔비디아에서 플랫폼 내 모든 레이어를 직접 설계한다.

    1. 실리콘 (칩 자체)

    2. 패키지 (각 칩을 고정시키고 냉각을 통제하는 메탈·세라믹 구조)

    3. 콜드 플레이트 (칩 위로 액체 냉매를 순환시키는 메탈 블록)

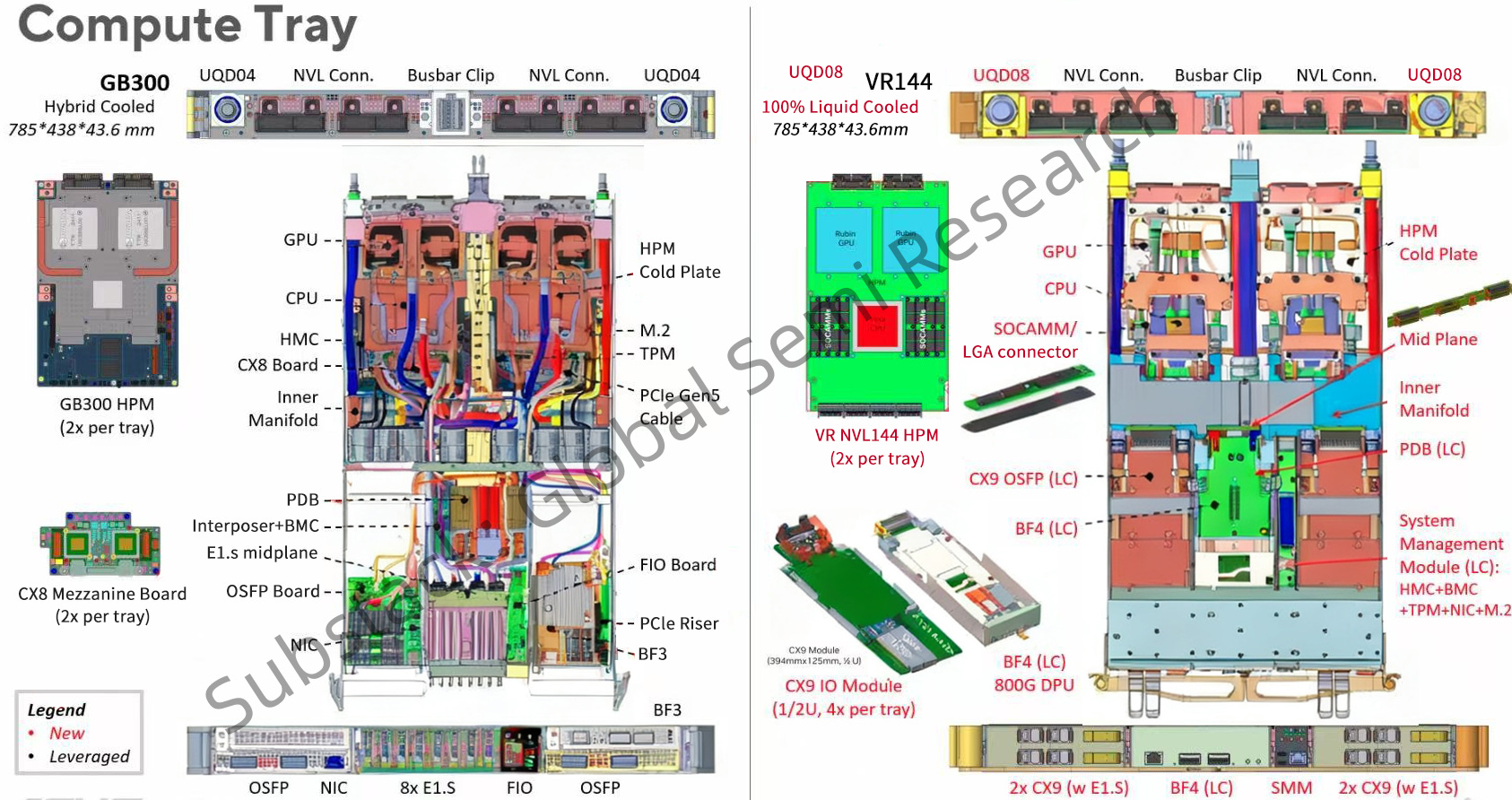

    4. 컴퓨트 트레이 ...
